MELSEC-L คือซีรีส์ PLC ขนาดกะทัดรัดแบบไม่มี base unit จาก Mitsubishi Electric มี I/O ในตัว, Ethernet, USB และช่องเสียบการ์ด SD บนตัว CPU โดย Mitsubishi Electric ได้ประกาศยุติการผลิตซีรีส์นี้แล้ว หน้านี้จึงเป็นคู่มือสำหรับโรงงานที่ยังใช้ระบบ MELSEC-L อยู่ ครอบคลุมวันที่สำคัญ คุณสมบัติของซีรีส์ และแนวทางการย้ายระบบที่ Mitsubishi ระบุไว้ (MELSEC MX Controller MX-F, MELSEC iQ-F และ MELSEC iQ-R)

วันที่สำคัญของวงจรผลิตภัณฑ์ MELSEC-L Series

• รับสั่งผลิตตามคำสั่งซื้อ (make-to-order) ตั้งแต่ 30 กันยายน ค.ศ. 2026
• รับคำสั่งซื้อครั้งสุดท้าย: 30 กันยายน ค.ศ. 2027
• สิ้นสุดการผลิต: 29 ตุลาคม ค.ศ. 2027
• รองรับการซ่อมถึง 31 ตุลาคม ค.ศ. 2034 ทั้งนี้ขึ้นอยู่กับความพร้อมของชิ้นส่วน ส่วนโมดูลมาสเตอร์ AnyWireASLINK รุ่น LJ51AW12AL รองรับการซ่อมถึง 31 ตุลาคม ค.ศ. 2028
• เหตุผลที่ Mitsubishi Electric ระบุ: ชิ้นส่วนบางรายการล้าสมัย (obsolete)
• เครื่องหมาย CE และ UKCA จะถูกถอดออกจากโมดูล MELSEC-L สำหรับคำสั่งซื้อที่รับตั้งแต่เดือนเมษายน ค.ศ. 2027 (ประกาศของ Mitsubishi Electric FA-A-0487-A) โปรดตรวจสอบข้อกำหนดด้านการส่งออกและนำเข้าสำหรับโครงการของท่าน

วันที่ข้างต้นเป็นกำหนดการทั่วโลกของ Mitsubishi Electric (technical bulletin FA-A-0466-B แก้ไขเมื่อเดือนกรกฎาคม ค.ศ. 2026) ความพร้อมจำหน่ายและระยะเวลาจัดส่งในประเทศไทยอาจแตกต่างออกไป และยังไม่ได้รับการยืนยัน กรุณาติดต่อ TKK เพื่อสอบถามสต็อกปัจจุบัน อะไหล่ และคำแนะนำในการย้ายระบบ

คุณสมบัติเด่นของ PLC ขนาดกะทัดรัด MELSEC-L

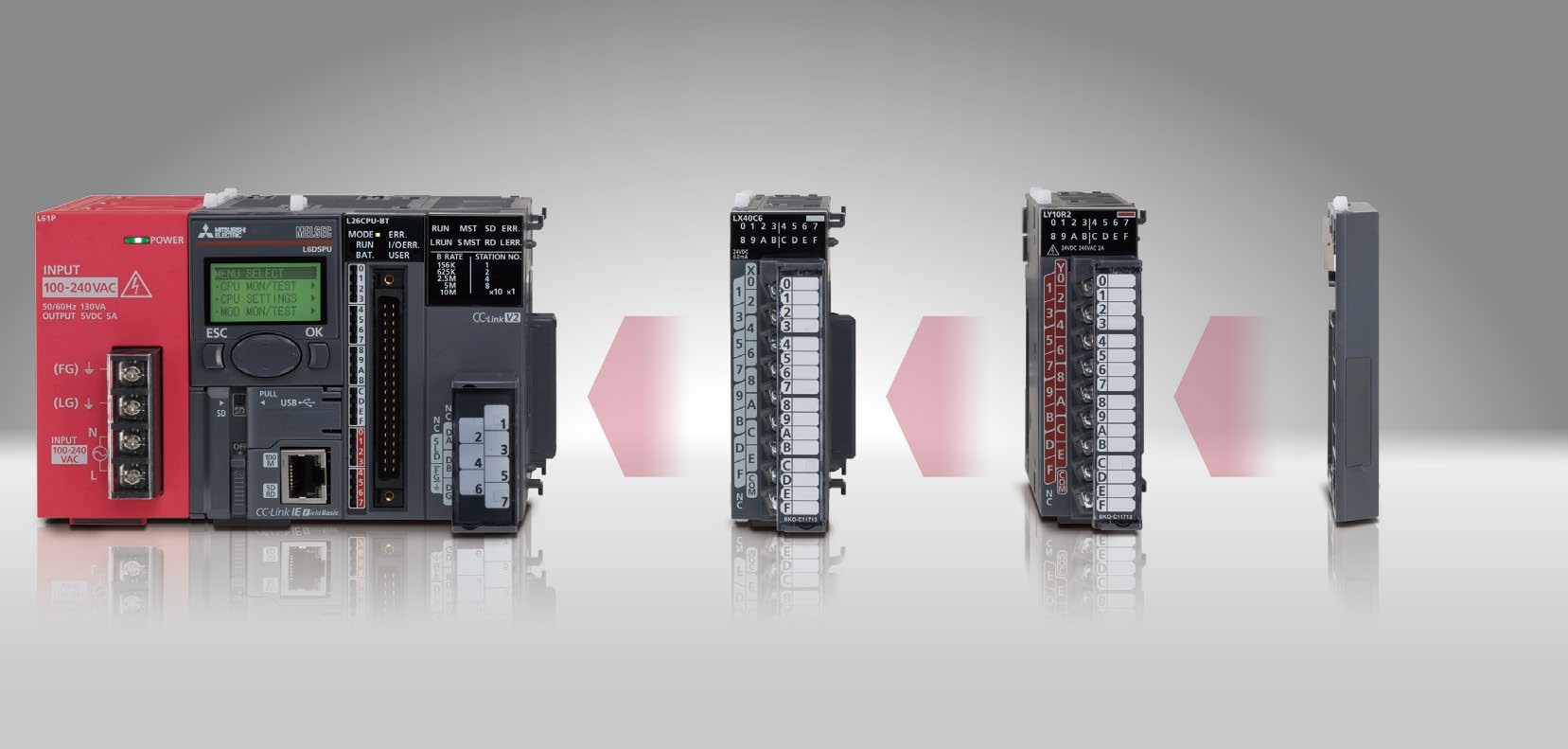

• โครงสร้างแบบไม่มี base unit: ไม่ต้องใช้ base unit โมดูลต่อเรียงชิดกันได้โดยตรง ผังการติดตั้งจึงไม่ถูกจำกัดด้วยขนาดของ base เมนบล็อกประกอบด้วย CPU โมดูลจ่ายไฟ และโมดูลได้สูงสุด 10 โมดูล สามารถเพิ่มบล็อกต่อขยายได้ด้วยโมดูลแยก (L6EXB) สายต่อขยาย และโมดูลต่อขยาย (L6EXE) รวมสูงสุด 30 โมดูลสำหรับ L02CPU หรือ 40 โมดูลสำหรับ L06CPU และ L26CPU
• I/O ในตัวบน CPU ทุกรุ่น: อินพุต 16 จุด เอาต์พุต 8 จุด การกำหนดตำแหน่ง 2 แกนด้วยเอาต์พุตพัลส์สูงสุด 200K pulses/s ตัวนับความเร็วสูง 2 ช่องสูงสุด 200K pulses/s เอาต์พุต PWM สูงสุด 200 kHz รวมถึง pulse catch และอินพุตอินเตอร์รัปต์
• Ethernet และ USB ในตัว (Ethernet มีบน L02CPU ขึ้นไป): 100/10 Mbps รองรับการเชื่อมต่อ MELSOFT, SLMP server, ฟังก์ชันรองรับโปรโตคอลที่กำหนดไว้ล่วงหน้า (MODBUS/TCP และ BACnet client), FTP server, SNTP สำหรับซิงค์เวลา และ CC-Link IE Field Network Basic master ส่วนฟังก์ชันอีเมล เว็บ และ random-access buffer ต้องใช้โมดูล Ethernet LJ71E71-100
• การ์ด SD และการบันทึกข้อมูล: ช่องเสียบการ์ด SD/SDHC บน L02CPU ขึ้นไป บันทึกข้อมูลเป็นไฟล์ CSV และส่งไฟล์บันทึกผ่าน FTP ได้ นอกจากนี้ยังเพิ่มหน่วยแสดงผล (L6DSPU แสดงผล 16 ตัวอักษร 4 บรรทัด) เป็นอุปกรณ์เสริมได้
• การเขียนโปรแกรม: ladder, FBD/function block, SFC และ ST ด้วยซอฟต์แวร์วิศวกรรม GX Works2 ของ Mitsubishi Electric

โมดูลต่อขยายและเครือข่าย

• โมดูล Digital I/O: อินพุต DC และ AC เอาต์พุตแบบรีเลย์และทรานซิสเตอร์ (sink หรือ source) และโมดูลอินพุต/เอาต์พุตแบบรวม
• โมดูล Analog และอุณหภูมิ: analog input (L60AD4, L60ADVL8, L60ADIL8), analog output (L60DA4, L60DAVL8, L60DAIL8), L60MD4-G แบบหลายอินพุต, L60RD8 อินพุต RTD และโมดูลควบคุมอุณหภูมิ (L60TCTT4, L60TCRT4)
• โมดูลกำหนดตำแหน่ง simple motion และตัวนับ: โมดูลกำหนดตำแหน่ง LD75, โมดูล simple motion LD77MS2/MS4/MS16 (SSCNET III/H) และโมดูลตัวนับความเร็วสูง LD62/LD62D โดย LD62D นับได้สูงสุด 500K pulses/s
• โมดูลเครือข่าย: CC-Link IE Field (LJ71GF11-T2), CC-Link (LJ61BT11), Ethernet (LJ71E71-100), serial (LJ71C24) และ AnyWireASLINK (LJ51AW12AL) นอกจากนี้ L26CPU-BT ยังมี CC-Link master/local ในตัว
• โมดูลทั้งหมดนี้อยู่ในประกาศยุติการผลิตของ Mitsubishi Electric โปรดตรวจสอบความพร้อมจำหน่ายกับ TKK ก่อนวางแผนต่อขยายระบบ

การเลือก CPU: L02CPU, L06CPU, L26CPU หรือ L26CPU-BT

CPU แต่ละรุ่นมีทั้งเวอร์ชันเอาต์พุตแบบ sink และเวอร์ชันเอาต์พุตแบบ source (-P)

• L02CPU: 20K steps เวลาประมวลผลคำสั่ง LD 40 ns I/O สูงสุด 1024 จุด และสูงสุด 30 โมดูล
• L06CPU: 60K steps เวลาประมวลผลคำสั่ง LD 9.5 ns I/O สูงสุด 4096 จุด และสูงสุด 40 โมดูล
• L26CPU: 260K steps เวลาประมวลผลคำสั่ง LD 9.5 ns I/O สูงสุด 4096 จุด และสูงสุด 40 โมดูล
• L26CPU-BT: คือ L26CPU ที่มี CC-Link master/local ในตัว ความจุ 260K steps และ 9.5 ns เช่นกัน

รุ่นในซีรีส์

รุ่นหลักของ MELSEC-L พร้อมสถานะตามประกาศของ Mitsubishi Electric ติดต่อ TKK เพื่อตรวจสอบการจัดหาและรุ่นทดแทนก่อนสั่งซื้อ

• CPU: L02CPU, L06CPU, L06CPU-P, L26CPU, L26CPU-P, L26CPU-BT และ L26CPU-PBT มีแบบชุด -SET ด้วย สั่งซื้อได้ถึงวันที่ 30 ก.ย. ค.ศ. 2027
• โมดูลแหล่งจ่ายไฟ: L61P (อินพุต AC) และ L63P (อินพุต 24 V DC)
• Branch และ extension: โมดูล L6EXB และ L6EXE, สายต่อขยาย LC06E, LC10E และ LC30E และ END cover L6EC และ L6EC-ET
• อินพุต DC และ AC: LX40C6, LX41C4, LX42C4 และ LX10
• เอาต์พุต: relay LY10R2 และ LY18R2A; sink LY40NT5P, LY41NT1P และ LY42NT1P; source LY40PT5P, LY41PT1P และ LY42PT1P
• I/O แบบรวม: LH42C4NT1P และ LH42C4PT1P
• Analog: L60AD4, L60ADVL8, L60ADIL8, L60DA4, L60DAVL8, L60DAIL8 และ L60AD2DA2
• Temperature: L60RD8, L60MD4-G, L60TCTT4, L60TCRT4, L60TCTT4BW และ L60TCRT4BW
• Positioning: LD75P1, LD75P2, LD75P4, LD75D1, LD75D2 และ LD75D4
• Simple Motion: LD77MS2, LD77MS4 และ LD77MS16 ยุติการผลิตในเดือนตุลาคม ค.ศ. 2027
• Counting: LD62, LD62D และ LD40PD01
• Network: LJ71GF11-T2, LJ72GF15-T2, LJ61BT11, LJ72MS15, LJ71E71-100, LJ71C24, LJ71C24-R2 และ LJ51AW12AL
• ออปชัน: จอแสดงผล L6DSPU, adapter L6ADP-R2 และ L6ADP-R4 และ terminal block L6TE-18S

แนวทางการย้ายระบบสำหรับ MELSEC-L

Mitsubishi Electric แนะนำให้สั่งซื้ออะไหล่สำรองก่อนกำหนดปิดรับคำสั่งซื้อ หรือย้ายไปใช้ MELSEC MX Controller MX-F, MELSEC iQ-F หรือ MELSEC iQ-R โดย Mitsubishi ระบุตัวอย่างสำหรับ CPU ดังนี้

• L02CPU: MXF100-8-N32 หรือ R00CPU, R01CPU, R02CPU
• L06CPU: MXF100-8-N32 หรือ R04CPU, R08CPU
• L26CPU และ L26CPU-BT: MXF100-8-N32 หรือ R16CPU, R32CPU
• CPU เอาต์พุตแบบ source (-P): MXF100-8-P32 หรือ CPU ของ iQ-R รุ่นเดียวกันข้างต้น
• โมดูล simple motion LD77MS2, LD77MS4 และ LD77MS16: RD77MS2, RD77MS4 และ RD77MS16 (MELSEC iQ-R) ใช้กำหนดการเดียวกัน คือรับสั่งผลิตตามคำสั่งซื้อตั้งแต่เดือนกันยายน ค.ศ. 2026 รับคำสั่งซื้อครั้งสุดท้ายในเดือนกันยายน ค.ศ. 2027 และสิ้นสุดการผลิตในเดือนตุลาคม ค.ศ. 2027
• โมดูลกำหนดตำแหน่ง LD75: Mitsubishi ระบุโมดูล MELSEC iQ-R รุ่น RD75 (RD75P2/P4, RD75D2/D4) เป็นรุ่นทางเลือก การเดินสาย สเปก และ buffer memory address แตกต่างกันตามรุ่น จึงควรตรวจสอบ bulletin ของ Mitsubishi ก่อนย้ายระบบ
• โมดูล analog, ตัวนับ และ serial บางรุ่นมีตัวเลือกบน MELSEC iQ-F และ Mitsubishi ระบุโมดูล MELSEC iQ-R สำหรับรุ่นอื่นอีกหลายรุ่น

รุ่นทดแทนเหล่านี้ไม่สามารถเปลี่ยนแทนกันได้ทันที (not drop-in) Mitsubishi Electric ระบุว่าการเดินสาย โปรแกรม และสเปกไม่เข้ากัน (not compatible) สำหรับโมดูลส่วนใหญ่ ตัวอย่างเช่น MX-F ไม่มี CC-Link IE Field หรือ CC-Link master/local และ CPU ของ MELSEC iQ-R ไม่มี I/O ในตัว การย้ายระบบทุกครั้งจึงต้องตรวจสอบการเดินสาย โปรแกรม และเครือข่ายของท่านก่อน

ต้องการอะไหล่ MELSEC-L หรือคำแนะนำในการวางแผนย้ายไปใช้ MELSEC MX-F, iQ-F หรือ iQ-R ติดต่อ TKK เพื่อตรวจสอบความพร้อมจำหน่ายและเลือกแนวทางที่เหมาะกับเครื่องจักรของท่าน
